＜CD-α907修理＃６＞半固定抵抗の交換とやらかし＋α

最近夏バテかわかりませんがなぜか疲労感があります。

修理も１週間放置してました。

AIと話しながら修理しているシリーズですがいろいろやりました。

今まではコンデンサなどを変えてきましたが「半固定抵抗が悪いんじゃね」と言われました。

サーボ基盤（ヤマハ製ということが判明）上にあるsansui特注の半固定抵抗が完全に死んでおり、それはコンデンサも内蔵しているので実測で10nfのコンデンサもつけなければいけませんが、まだ買ってません。

あと半田吸い取り線を使い切ったため吸い取り機で頑張っていたらパターンがはがれかけました。

吸い取り線も買って最悪近くのところからジャンパさせて対処しようと思っています。

そこをつければおそらく周波数の調整ができるはずですが、これでできない場合またいろいろ追求しないといけません。

あとはサーボ基盤上のコンデンサの容量抜けも調べないといけなくなるとは思います。

それとは別なんですが、不用品をかなりの量売却・廃棄しました。

もともと自室だった部屋がすっからかんになったのでそこを寝室にしたのですが、空気がわるすぎたのでsiriusのvirus washerを買いました。

次亜塩素酸空気清浄機Viruswasher（ウイルスウォッシャー）【公式】株式会社シリウス

本来１０万するような高級品ですが、ケーズデンキで３万でかえました（在庫限り）

今届いてレビューしようかなって思っており、使用してみて感想を考えてます。

＜CD-α907修理＃５＞水晶発振子の交換・周波数カウンタの導入

AIにいろいろ聞いて、水晶発振子が故障しているというふうに言われました。

お察しの通り故障はしていません。

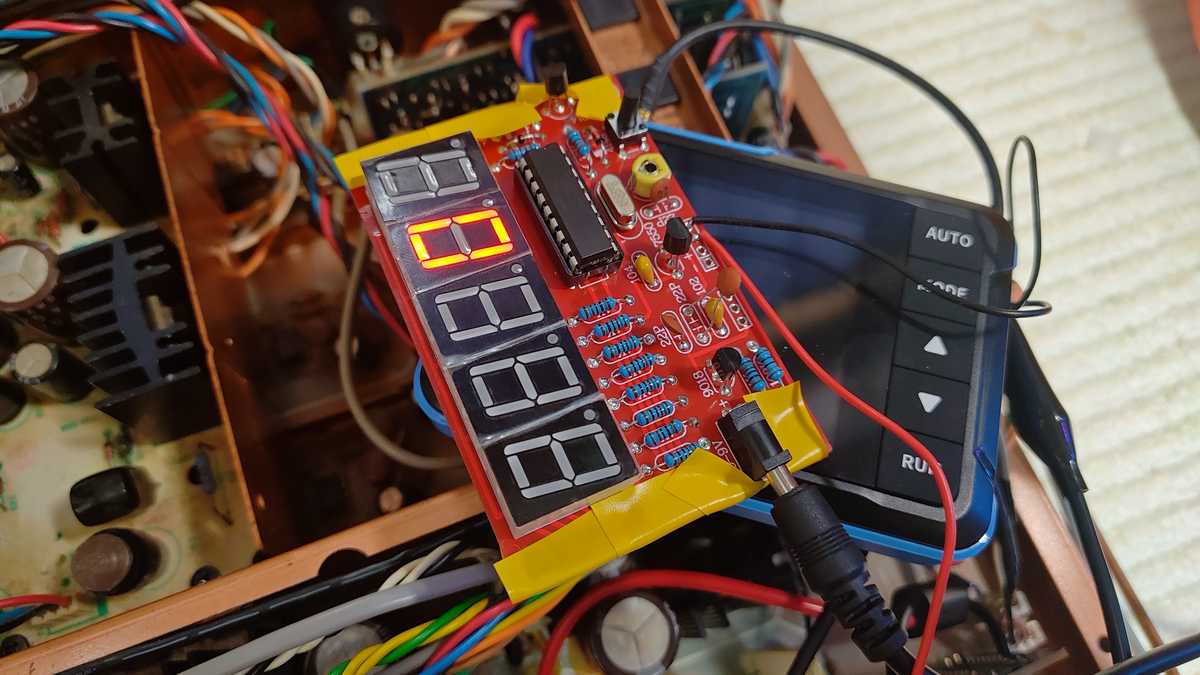

あくまでオシロスコープがしょぼすぎて測定値がおかしたかっただけなので、周波数カウンタを導入してそれが故障でないことは気づいてました。

これで水晶発振子の周波数の異常がないことを確認し、テストポイントに触れてみましたが、4.17Mhzでてました。

で、おかしいのが抵抗をまわしても抵抗値が変わらないことです。

どれだけ回しても周波数が変動しません。

そこでテスターで測ったところ抵抗値がほぼゼロになってました。

つまりはここが原因なのではないかということです。

７本足なのでAIにきいたところ、３このピンは半固定抵抗、残りはコンデンサじゃね？って言われました。

とりあえず半固定抵抗セットを買いましたが、それをつけて治ればついにサーボ基盤のほうは修理完了です。

それができてはじめてレンズの調整に入るのでそれで終了できればと思います。

＜cd-α907修理＃４＞水晶発振器がおかしい？

この前の時点で「あとはレンズの追い込みだ」と言ってましたがあれは嘘だ。

ウォァーーーー

というのも自分がミスっていて「4.31KHZ」〜「4.34Khz」の間を推移していたんですね。

本来は4.3821Mhzを出さないといけません。

そこで色々やりました。

「Ym3613」にまずは正しい信号がきているかとか、YM3613で増幅された信号は正しいかとか・・

「水晶発信子が壊れるというのはまずないので横のコンデンサやセラミックコンデンサ」を交換しろ」と言われてやってみましたが・・

結論から言うとだめです。

どれだけ頑張っても信号がえげつない範囲で変動します。

オシロスコープがしょぼい問題も考えられます。（５０００円）ちなみにこれはAIにも言われました。

さらに4.3218へ届きません。

どれだけ追い込んでも4.17までしか上がりません。

それもそのはず、YM3613の入力に2MHzしか来てません。

これもおかしいですし、入力の値が不安定なので当然出力も不安定になります。

本来AIによるとここは16.9344Mhzのはずらしく、調べましたがそのようです。

だとしたら発信子自体の故障ということになります。

仕方ないので共立で同じ周波数を出せる発信子とそれにあうセラミックコンデンサを買うことにしました。

取り寄せで数日かかりますがまあしょうがないです。

それまでは作業が進まないのでこの状態で放置します。

なので今までの経過をまとめると、

７月初旬

・トレイベルトを交換してトレイが出るようになった

・読み込みできない

・レンズの清掃とグリスアップしても変わらず

・AIと相談しながらフォーカスオフセットなどを調整

一回忙しくなったので物置に移動

７月末～今

・コンデンサの交換などを提案される

・コンデンサ全交換、セラミックコンデンサ交換、半田の修正

・サーボ基盤のIC（YM3613）などを調べ、電圧などがしっかり来ていることを確認

・電源回路の確認

・YM3613に来ている信号がおかしいことが判明←NOW

という感じです。

電源回路や音声出力回路（実は一回だけ読み込んで再生できたことがあったので）に異常がないのであとはそこを好感して治るかどうかです。

これからもAIに相談しながら進めていきます。

＜CD-α907修理＃３＞サーボ基盤のコンデンサを交換→レンズは安定したが・・

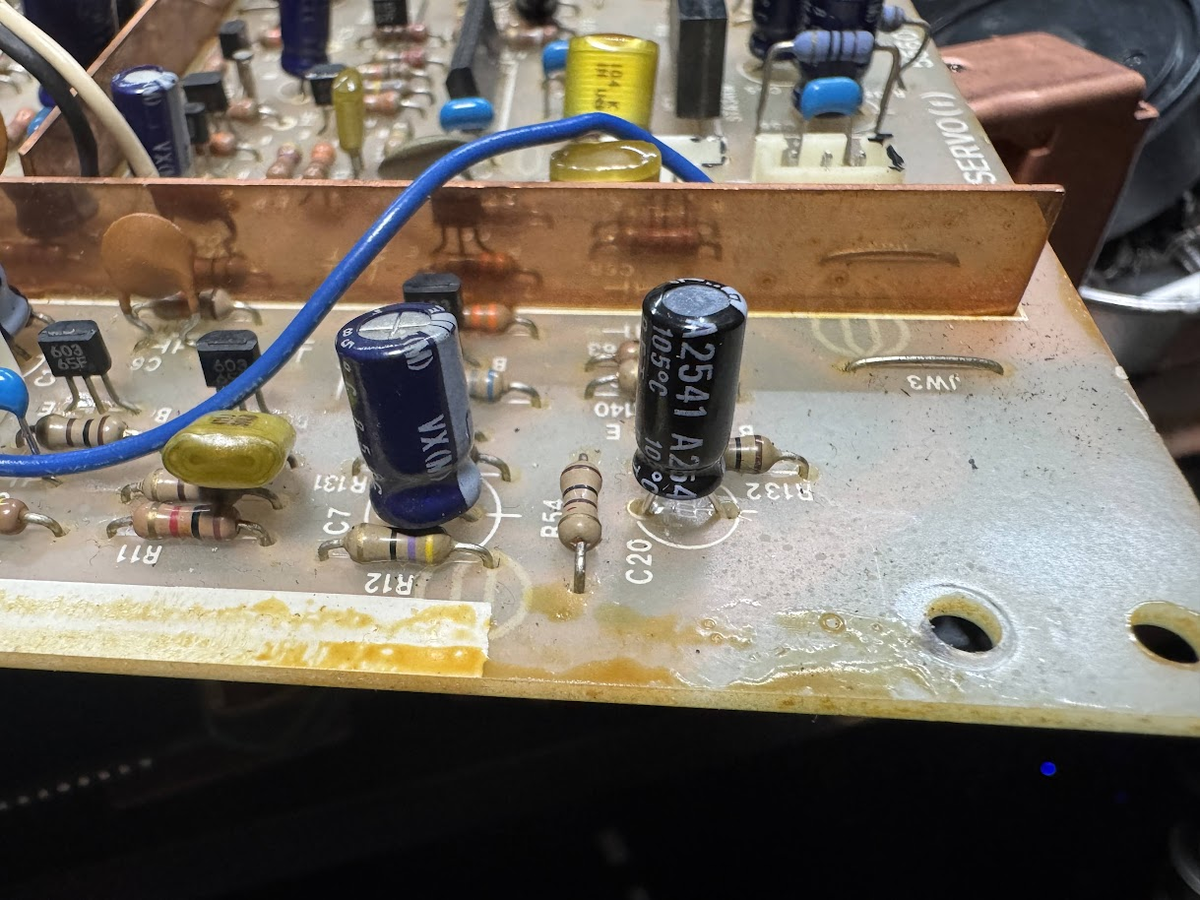

AIの言う通り、サーボ基盤のコンデンサを交換しました。

ほとんどルビコンのPXシリーズです。

まったく同じ容量（当然）に交換してます。

実をいうと外したコンデンサの中に一部下部が膨らんでるのがありました。

波形も安定はしましたが・・・

依然として読み込みはしません。

ただしフリーラン時に周波数がえげつなく変動することはなくなり、4.31～4.34の二つだけを推移しているのでAI的には問題がないらしいです。

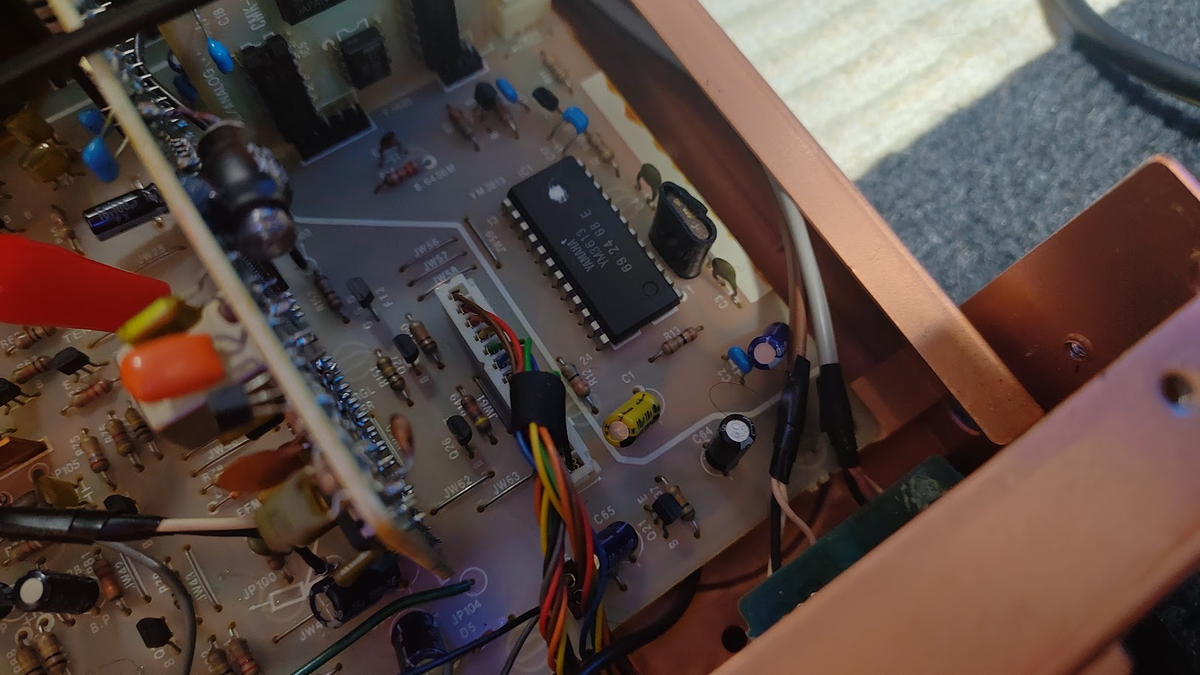

レンズの追い込みで読み込むかと思いきや、やっぱり読み込まずなのでふたたび聞いて水晶発振子の近くにある「YM3613」というICを調べました。

これの電源がおかしいのでは？とかいろいろ言われたので調べましたが問題なく。

水晶発振子も異常なしでした。

とりあえず今日はレンズの調整をやってみますが、道のりはまだまだ長そうです。

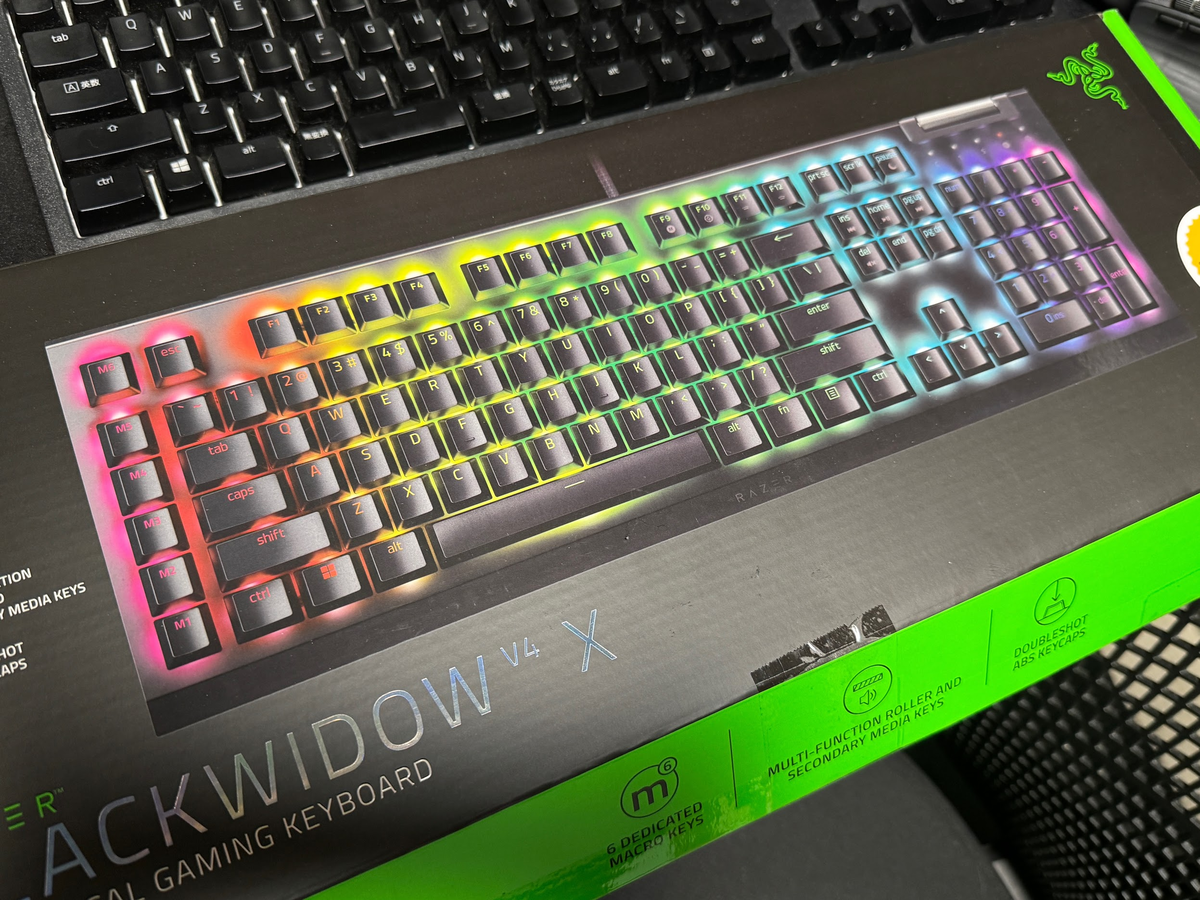

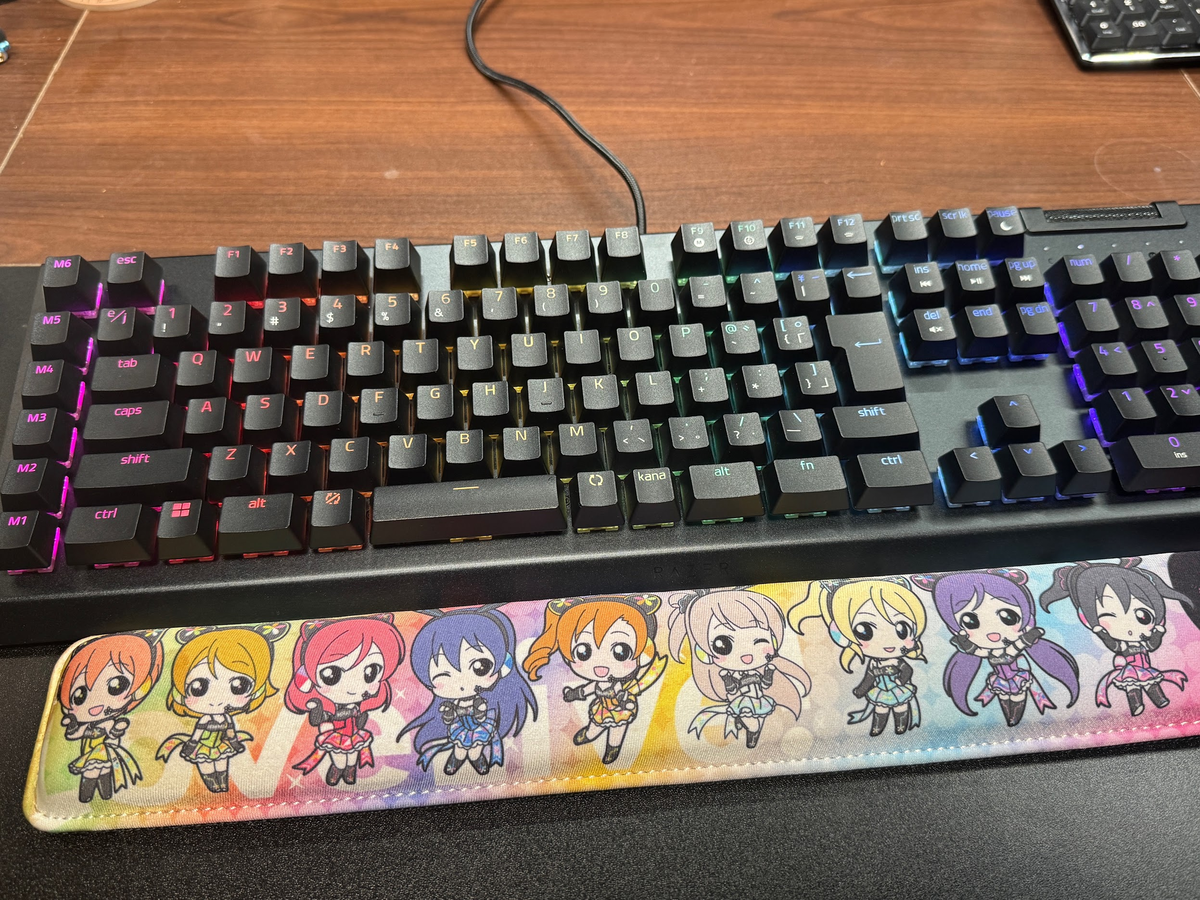

＜酷評＞razer blackwidow v4が星２だったので逆に買ってみた。

こんにちは、HGです。

razerのblackwidow jp greenswitchを現在使ってます。

hagiwara.hatenadiary.com

これです。

このキーボードはグリーンスイッチといういわゆる青軸みたいなスイッチです。

自作PCのほうでキーボードを使うことはあまりないですが、たまにこっちでも作業したりするので変えようかなと思ってました。

そこで探していたんですが、星２のものを見てしまいました。

普通ならば買わないと思いますが、逆に星２のやつはどうなんだと思ったわけです。

（天邪鬼萩原）

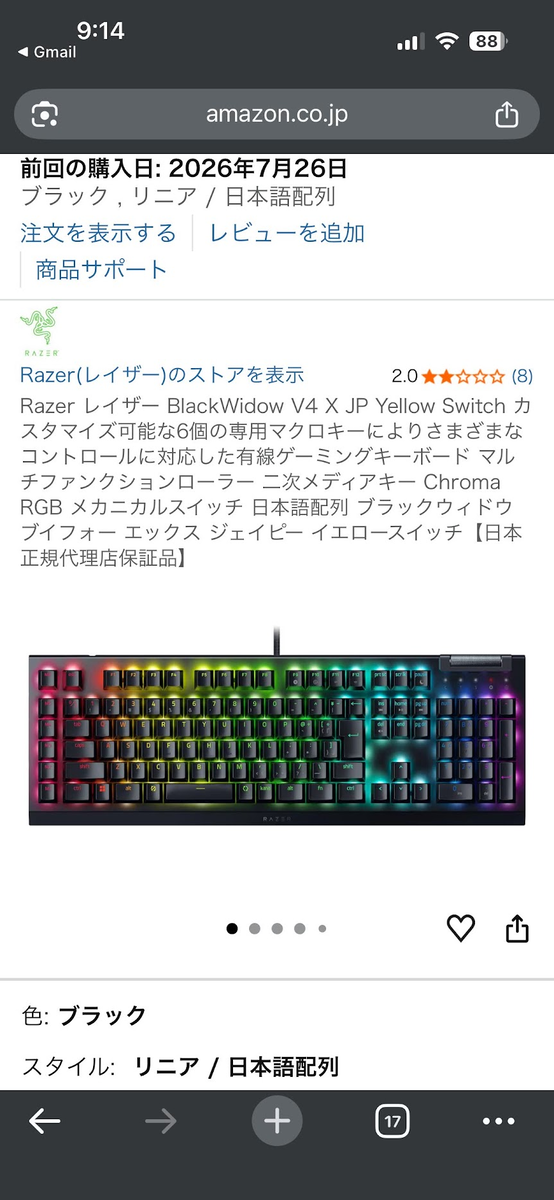

アマゾンのレビューには「一部キーが効かない」「キーの反応が悪い」などとありましたが、実際それはありました。

書いていてたまに発生します。

※確かにこれが本来は２万円近くするのは星２になると思います

リニアスイッチの反応が良すぎて押してないキーを認識することもありましたが、Bと変換キーが何度か推さないと反応しません。

自分の場合アマゾンアウトレットで安く購入し、最悪インテリアになればいいって思っていたのでいいですが、たしかにこれはきついかもしれません。

幸い不具合が少ないものの、後から壊れるかもしれません。

あとほかのRAZER製品がバグっているので（原因は不明）そこもよくわかりません。

これに関しては再起動したら治りました。

記事を書くのはMACですし、ロジクールのキーボードなので大丈夫ですが確かに評価通りでした。

まあそれぐらいの問題ですし、個人的には許容範囲なのでいいです。

リニアスイッチの感触が素晴らしいです。赤軸に近い感じです。

擬音的には「スコ」です。

これの上位モデルにはリストレストが付属し、ライトも追加されるそうです。

＜CD-α907修理＃２＞AIにサーボ基盤のコンデンサを交換したほうがいいっていわれたので買うことに。

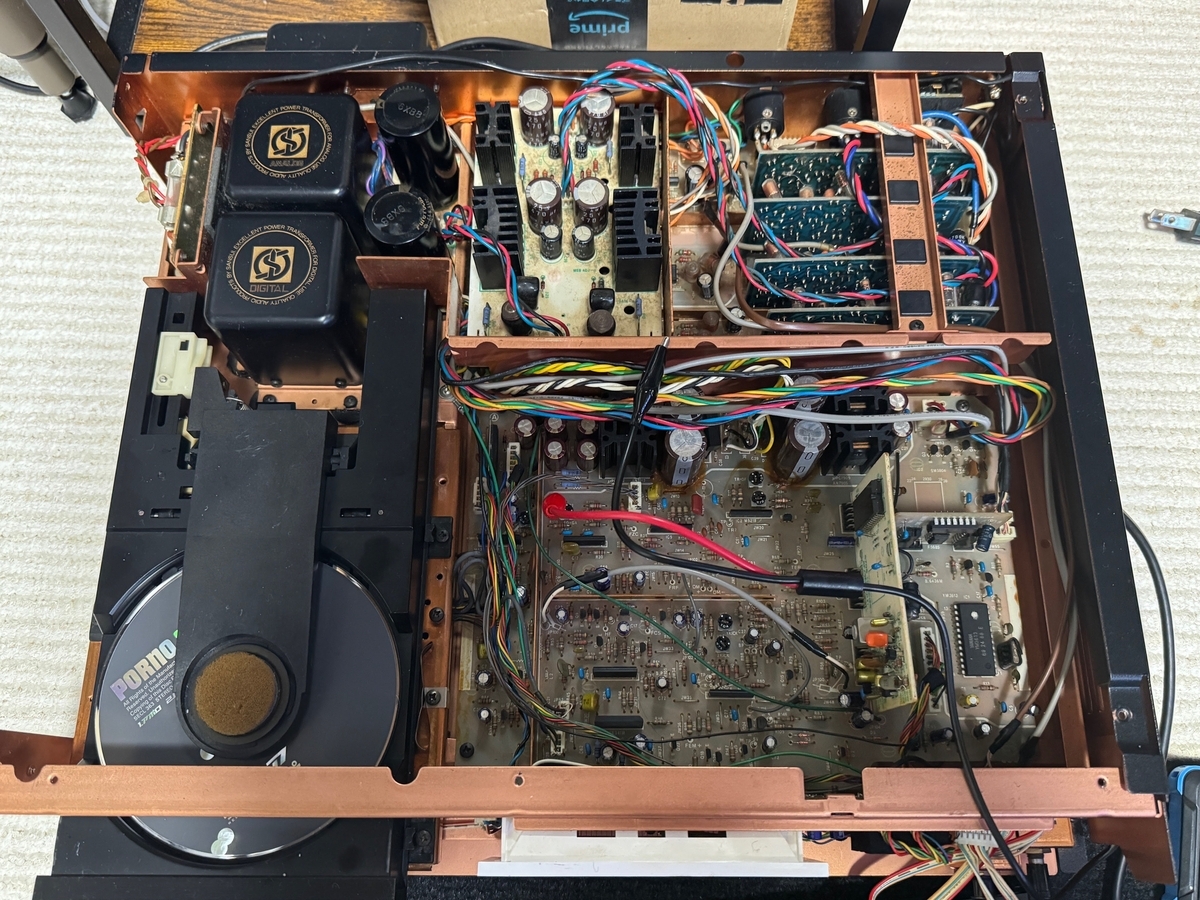

CD-α907の現状です。

現在Geminiと相談しながら修理を進めていました。

現在「VPPが不安定・８００を超えない」問題を解決していたところ、Geminiによるとサーボ回路のコンデンサ劣化とのことで、レンズ自体は悪くないという結論になりました。

Vppがやたら変動するのと、この機種は熱がすごく半田やコンデンサの問題が起きやすいともいわれました。

仕方ないので共立エレショップで買おうとしたところ、普通のシリーズがないんです。

軒並み売り切れ。

仕方ないので在庫があるものを探したところ東信工業のオーディオ用コンデンサしかないので、それを買おうとしてます。（意味ないというか普通のやつがほしい）

そのほかは通常のやつにします（安いから）

音響用でなくていいんですが、共立では在庫がないです。

秋月ならルビコンのやすいやつが売ってたのでそっちにするかも。

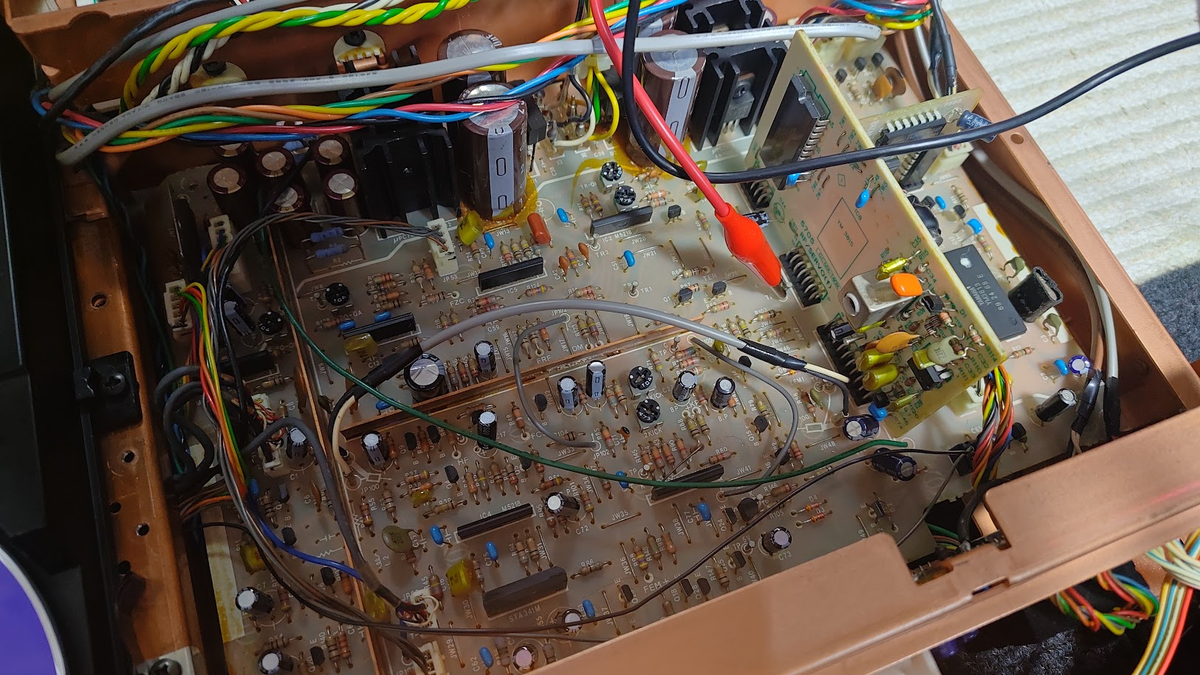

ここがRFサーボの部分です。

フィルムコンデンサなどは交換しなくていいそうで、電解コンデンサのみを変えろとのことでした。

厳密にいえばピックアップからのケーブル付近とIC付近のみでもいいよって言ってましたが、それで治らなくても困るのでだったら全交換したほうがいいよっていうアドバイス通りにやろうと思います。

とりあえず交換してみて、また進めていこうと思います。

追記

コンデンサーは秋月で買いました。ルビコンPXシリーズなどです。全部で１０９０円でした。

届き次第水曜か木曜に作業をします。

＜CDプレーヤー＞DP-7020の読み込みが少し遅い問題とcd-α907の現状

こんにちは、HGです。

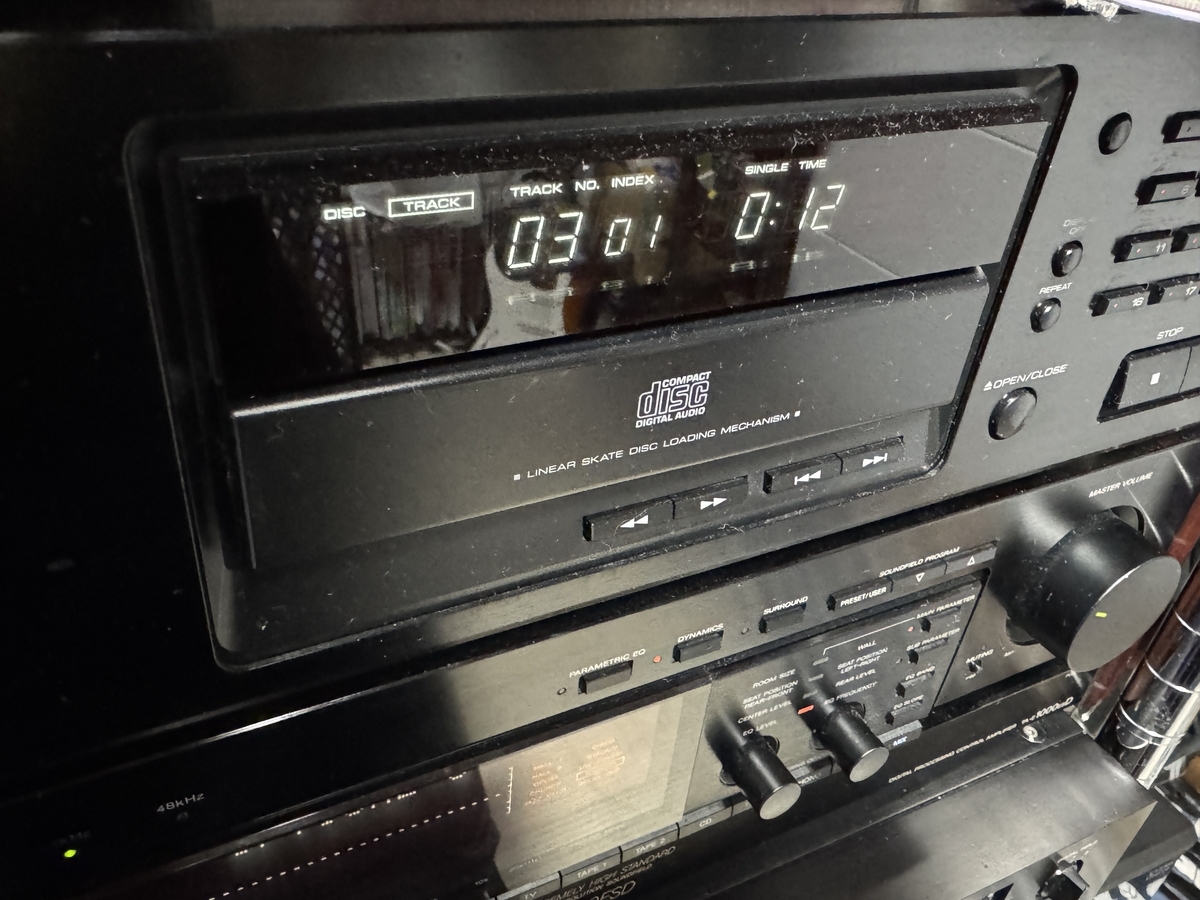

最近dp-7020の方が読み込みが遅いです。

現在以前記事にしたcd-α907を修理していますが、試みとして「AIと相談しながら修理」をやっています。

その結果スピンドルモーターが全く回らないところから読み込みにT.R.Yするところまではいきました。

return to yourself

この機種は現在も入手可能なピックアップなのでAmazonでストックを買っておこうと思います。

読み込み自体はしますが、遅いだけです。

買う時はもっと早かったので単純に汚れたか劣化したかのどっちかです。

音飛びはないです。

主にフォーカスオフセットとフォーカスゲインがTOC読み込みの調整、トラッキングオフセットとトラッキングゲインが再生に関する調整だとAIが言っていましたが、ネットで調べたところ同じだったのではるしネーションというわけではないようです。

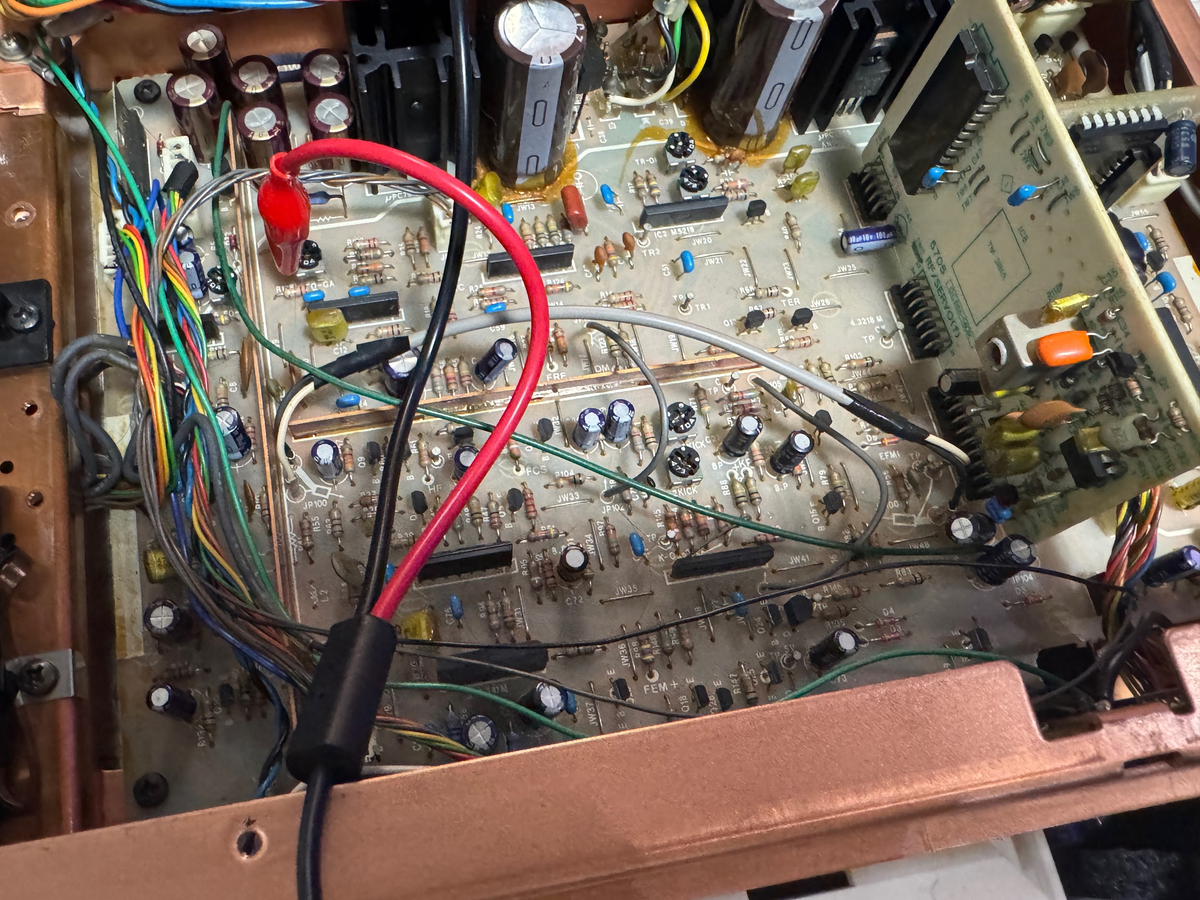

テストポイントにオシロスコープを刺しながら地道に頑張ってます。

今は放置してます。

「サーボ基盤のコンデンサが原因で読み込みができない」みたいなことも言っていたのでそこも容量チェックはします。

レンズは死んでないので死なないように最新の注意を払ってます。

以上です。

＜ゲーミングマウスパッド＞fifefly v2を買いました。

光るマウスパッドというものを買いました。

昔に安物をかったことはありますが、汚れてしまっています。

布製マウスパッドは汚れてしまうのでハード系のマウスパッドがほしい、となりました。

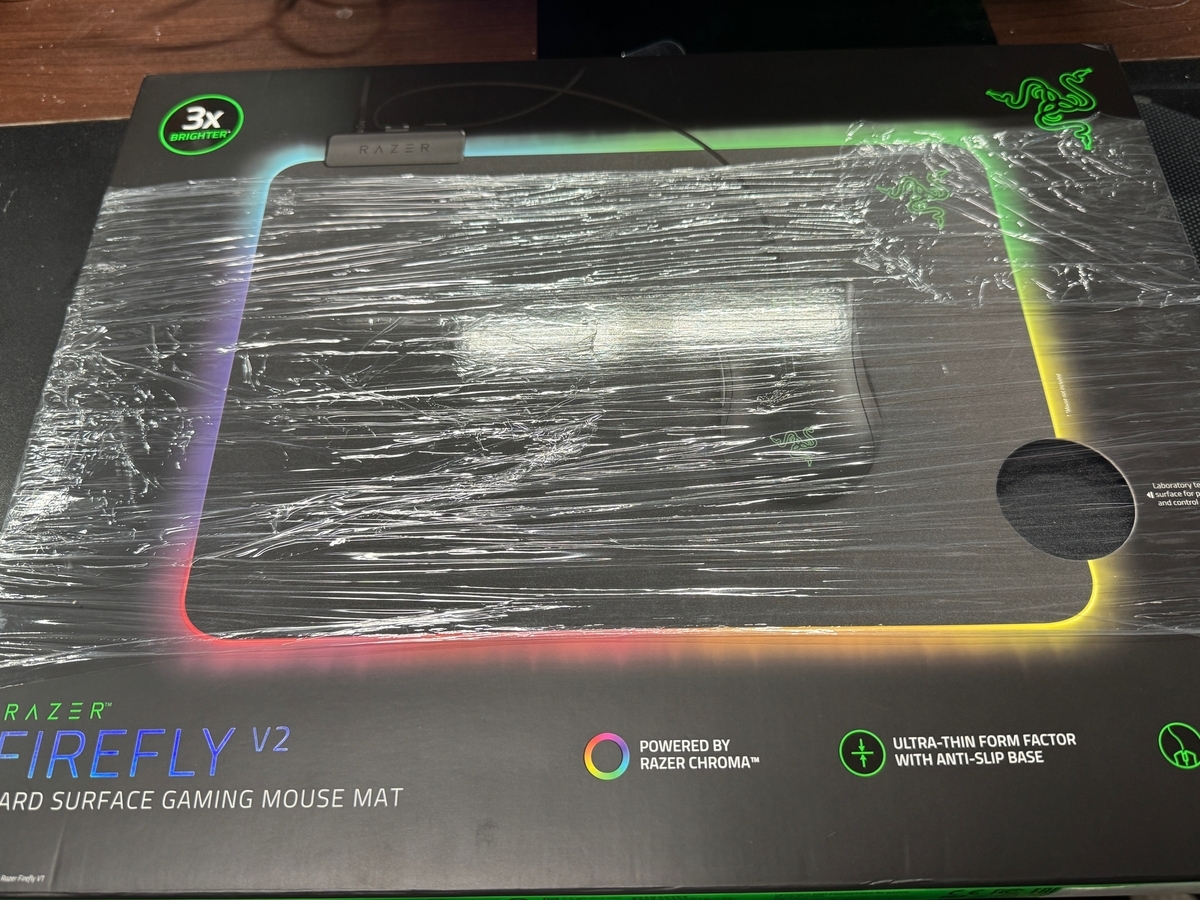

そこでfirefly v2。

中古で５０００円ほどでした。

箱付き・状態はものすごくいいです。

synapseを起動したらchoroma studioを入れろと言われました。

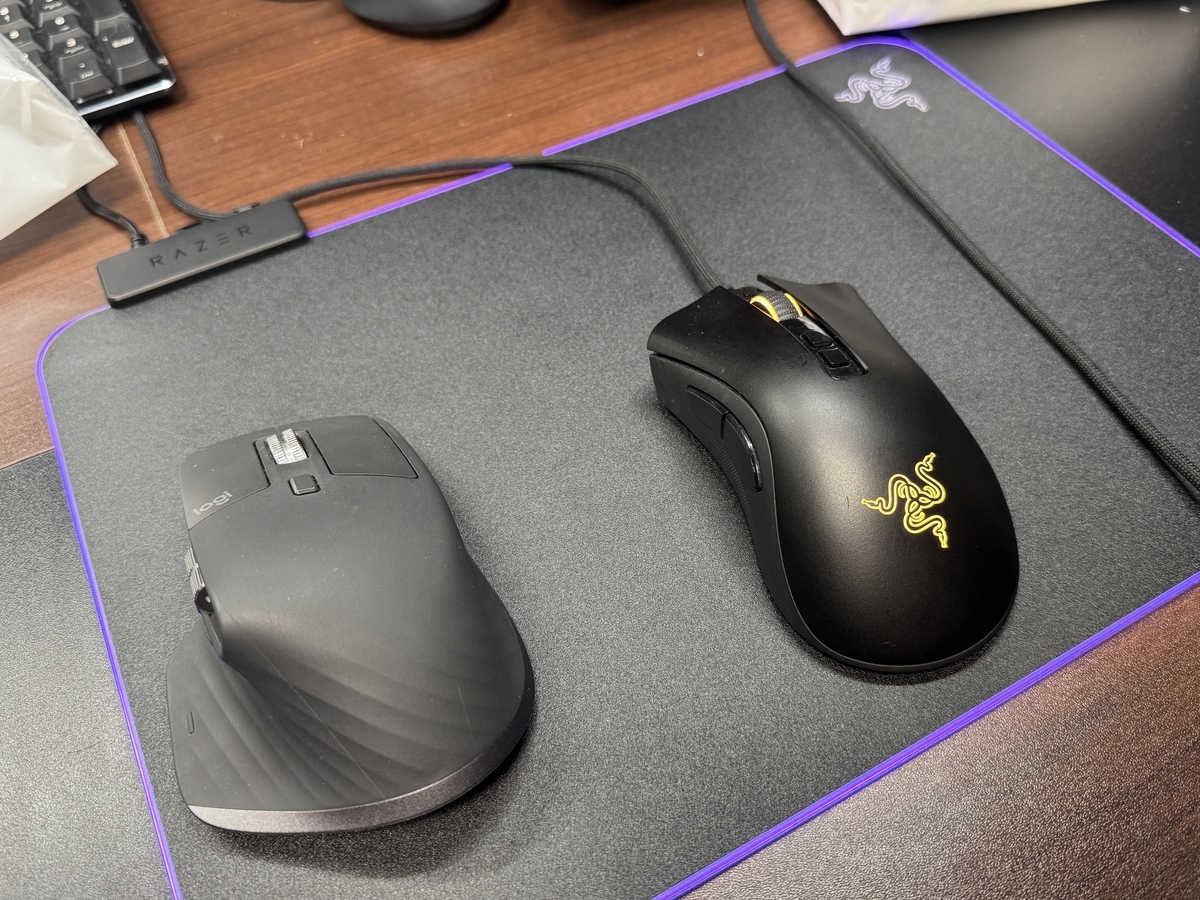

きれいに光ります。

自分はchroma studioでキーボード・マウス・マウスパッドを連動して光らせています。

ハードマウスパッドになったので汚れがついても落としやすいです。

値段は高いですが布ではないので長持ちすると思います。

今回太鼓の昔に紹介したキーボードとマウスを復活させました。

キーボードの方は変えると思います。

hagiwara.hatenadiary.com

hagiwara.hatenadiary.com

これらを買ったのは2021年なのでもう5年も前です。
